Vad är sjömätning och när behövs det?

Sjömätning är en systematisk mätning av vattendjup och bottentopografi i hav, sjöar eller vattendrag, ofta kombinerad med kartläggning av bottensediment och undervattensstrukturer. Metoden kallas också batymetri och används för att skapa tillförlitliga underlag inför byggnation, muddring, farledsunderhåll, miljöutredningar och en rad andra projekt nära eller under vatten. Nedan besvaras de vanligaste frågorna om sjömätning i Sverige: hur det går till, vilka metoder som finns, när det krävs och vad det kostar.

Hur går en sjömätning till?

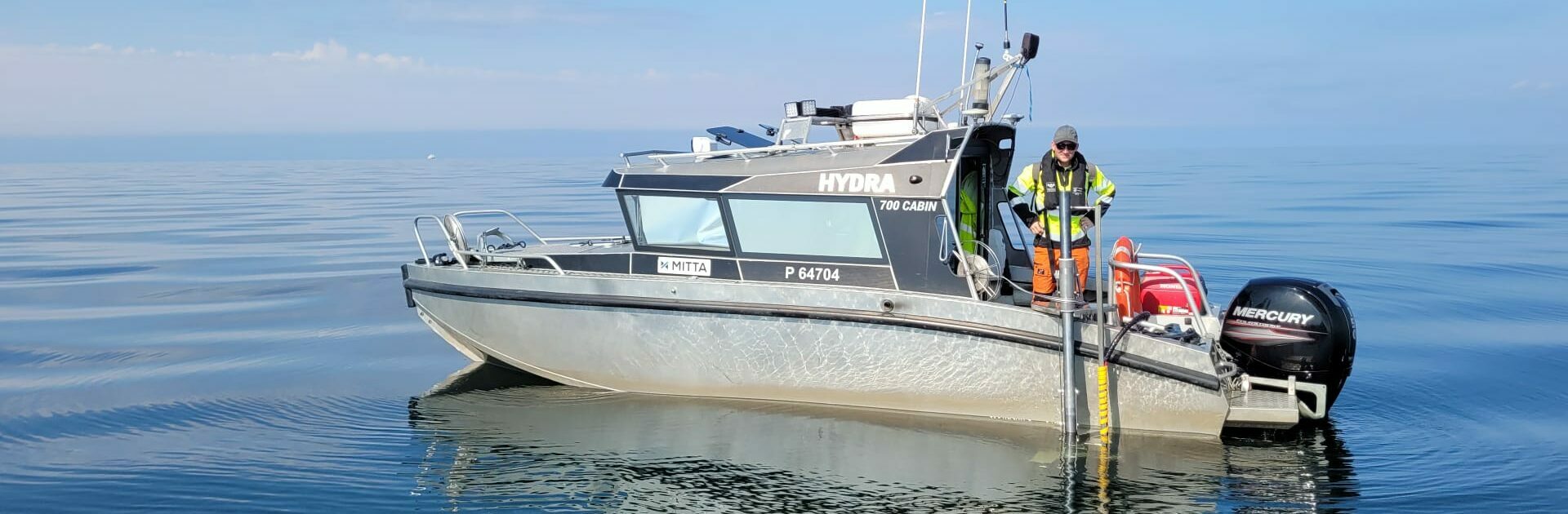

En sjömätning genomförs med ett fartyg eller en båt utrustad med ekolodsutrustning som sänder ut ljudvågor mot botten och registrerar den tid det tar för ekot att återvända. Djupet beräknas utifrån ljudhastigheten i vatten. Positionen bestäms löpande med GNSS (Global Navigation Satellite System), vilket ger georefererade djupdata som kan sammanställas till detaljerade bottenkartor.

Mätningen planeras utifrån projektets krav: vilken upplösning som behövs, vilket område som ska täckas och om bottensediment eller undervattensstrukturer ska identifieras. Båten körs längs förplanerade körlinjer, så kallade lodlinjer, och data samlas in kontinuerligt. Efteråt bearbetas rådata, filtreras och presenteras som digitala djupkartor, punktmoln eller kartutskrifter beroende på vad kunden behöver.

Vid behov kombineras ekolodning med laserskanning av strandområdet. Tekniken gör att data från undervattensytan och landytan fogas samman utan glapp, vilket är värdefullt exempelvis vid projektering av kajer, broar eller strandnära anläggningar.

Vilka typer av sjömätning finns det?

Det finns flera metoder för sjömätning, och valet beror på projektets syfte, vattendjup och krav på upplösning. De vanligaste typerna är enkelekolodning, svepande ekolodning (multibeam eller interferometrisk lodning) samt kombinerad lodning och laserskanning.

• Enkelekolodning (linjelodning): Mäter djupet längs en körlinje och passar för översiktliga djupkartor eller smala farleder. Resultaten kan användas direkt i massberäkningar.
• Svepande ekolodning (GeoSwath eller multibeam): Täcker ett brett stråk av botten vid varje passage och ger heltäckande punktdata med hög upplösning. Lämpar sig för detaljerade bottenkartläggningar, sökning efter kablar, rörledningar eller förlorade föremål samt klassificering av bottensediment som grus, sand eller lera.
• Kombinerad lodning och laserskanning: Ekolodsutrustning och laserskanner används samtidigt från samma fartyg, vilket ger sammanhängande data från botten upp till och med strandlinjen.
• Flödesmätning: Mäter vattenflödets hastighet och riktning i ett tvärsnitt av ett vattendrag. Används i miljömodeller och för flödesövervakning.
• Ismätning: Tjockleken på is och det vattenflöde som ackumuleras under isen mäts med markradar. Relevant för infrastruktur och säkerhetsbedömningar vintertid.

När krävs sjömätning enligt lag eller myndighet?

Sjömätning krävs i en rad situationer där myndigheter, tillståndskrav eller säkerhetsföreskrifter ställer krav på dokumenterade djupdata. Det gäller framför allt när verksamhet påverkar eller sker i anslutning till vatten.

Transportstyrelsen och Sjöfartsverket reglerar farledsdjup och ställer krav på mätning inför klassificering och underhåll av farleder. Kommuner och länsstyrelser kan kräva batymetriska underlag som del av tillståndsprocesser för muddring, utfyllnad eller anläggning i vatten enligt miljöbalken. Hamnoperatörer är ofta skyldiga att dokumentera hamnbassängers djup för att säkerställa säker manövrering och uppfylla försäkrings- och certifieringskrav. Vid exploatering nära vattendrag kan en sjömätning ingå som del av den geotekniska eller miljötekniska utredningen som myndigheten begär in.

Utöver formella krav är sjömätning ofta ett praktiskt nödvändigt underlag för att projektet överhuvudtaget ska kunna genomföras säkert och kostnadseffektivt.

I vilka branscher och projekt används sjömätning?

Sjömätning används i alla branscher och projekt där vatten är en del av miljön eller påverkar genomförandet. Behovet av tillförlitliga djupdata och bottenkartläggning är brett och sträcker sig från infrastruktur till miljöarbete.

• Hamnar och sjöfart: Djupmätning av hamnbassänger, farleder och ankringsplatser för säker navigering och underhållsplanering.
• Infrastruktur och anläggning: Underlag för broar, tunnlar, kajer, undervattenskablar och rörledningar.
• Muddring: Volymberäkningar före och efter muddring för att verifiera att rätt djup uppnåtts.
• Miljö och vattenförvaltning: Kartläggning av sedimenttjocklek, sökning efter förorenade bottnar och underlag till miljökonsekvensbeskrivningar.
• Gruvnäring: Mätning i gruvdammar och sedimentationsbassänger.
• Energisektorn: Lokalisering av kablar och rörledningar på havsbotten samt underlag för havsbaserad vindkraft.
• Kommunal planering: Underlag för badplatser, båthamnar, strandskyddsfrågor och dagvattenhantering.

Vad kostar en sjömätning och vad påverkar priset?

Kostnaden för en sjömätning varierar betydligt beroende på uppdragets omfattning, vald metod, tillgänglighet och krav på leveransformat. Det finns inget standardpris för sjömätning i Sverige, eftersom varje projekt har unika förutsättningar som påverkar tidsåtgång och utrustningsbehov.

De faktorer som framför allt styr priset är:

• Mätområdets storlek och form: Större och mer komplexa områden kräver mer tid och fler körlinjer.
• Vald mätmetod: Svepande ekolodning med hög upplösning är dyrare än enkel linjelodning, men ger ett mer detaljerat underlag.
• Vattendjup och tillgänglighet: Grunt vatten, smala passager och hamnar med begränsat utrymme kräver specialanpassad utrustning och tar längre tid.
• Krav på leveransformat: Tredimensionella modeller, volymberäkningar eller integrerade land- och vattendata kräver mer efterbearbetning.
• Geografiskt läge: Mobiliseringskostnader påverkas av var uppdraget utförs i förhållande till närmaste utrustning och personal.

För att få en rättvisande kostnadsbild bör projektets syfte, krav på noggrannhet och önskat leveransformat klargöras tidigt. Det underlättar val av metod och ger ett mer träffsäkert underlag för offert.

Mittas experter inom hydrologi och mätning hjälper dig att bedöma vilket upplägg som passar ditt projekt, oavsett om det gäller en enklare djupmätning av en sjö eller en fullständig bottenkartläggning av ett hamnområde. Behöver du tillförlitliga mätdata för ditt projekt? Kontakta Mittas experter så hjälper vi dig att hitta rätt lösning.
